【本期文章导读】
为什么重复接地可以减小短路时间呢
什么情况下配电间需要重复接地线
tn-c、tn-s、tn-c-s接地系统优缺点及使用场合？
为什么重复接地可以减小短路时间呢
1. 重复接地有两个概念，一个是中性线的重复接地，一个是设备端PE线设备外壳的重复接地短路后再接地
2. 你说的应该是后者，这个重复接地可以起到减小接地电阻增加短路电流的作用，相线碰壳时会和大地构成回路，电流会经接地线回流，回路中的电阻越小那短路电流就越大，越大的短路电流会瞬间迫使配电线路上的保护开关跳闸，起到保护线路、设备以及人身安全的目的接地不良为什么会造成短路。
3. 重复接地属于后备保护接地，并不是主要的接地故障保护措施，只是增加安全系数。主要的接地作用还是应该由电源端引来的PE线来实现。但重复接地还有一个作用是等电位，这个才是其实际意义接地和短路有什么现象。
4. 重复接地可使设备的接地可靠接地电阻减小，一旦发生接地短路故障时，足够大的短路电流能使断路器或熔断器迅速切断电路，避免事故扩大什么原因可造成短时接地。
什么情况下配电间需要重复接地线

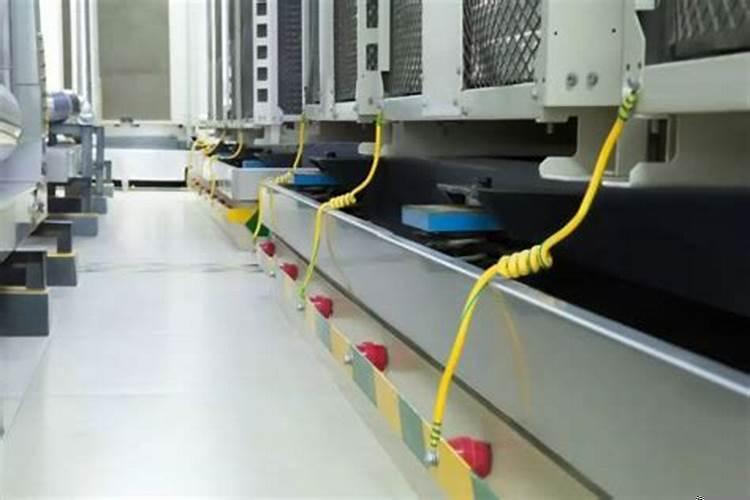

重复接地：
就是在工作接地以外，专用保护线PE上一处或多处再次与接地装置相连结称为重复接地常用的TN-S供电系统中，在总配电箱，供电线路终点及每一个建筑物的进户线中的PE线都必须重复接地。TN-C及TN-C-S系统中如采用中线断线保护电器，需采用重复接地为什么重复接地可以减小短路时间呢。用霍尔元件防止大电流冲击时，要求二次接地
tn-c、tn-s、tn-c-s接地系统优缺点及使用场合？
上面的三个【接地型式】都要求变压器中性点接地。
1. TN-C：三相四线制供电，分别引出L1,L2,L3,PEN。PEN为【保护接零】方式，即设备外壳连接到工作零线上（通常PEN要在用电侧进线处做重复接地）。节省线路有色金属，工业供电常用（三相负荷相对平衡运行时，PEN线上的电流一般不太大），民用建筑不用。
TN-S:三相五线制供电，分别引出L1,L2,L3,N,PE。N为工作零线，PE为专用【保护接地】线，即设备外壳连接到PE上。因为用5线配电，有色金属用量大，多为民用建筑配电选择方式，对于大量单相负荷造成的三相不平衡问题，因为N为专用，平时PE不导电，安全性好。

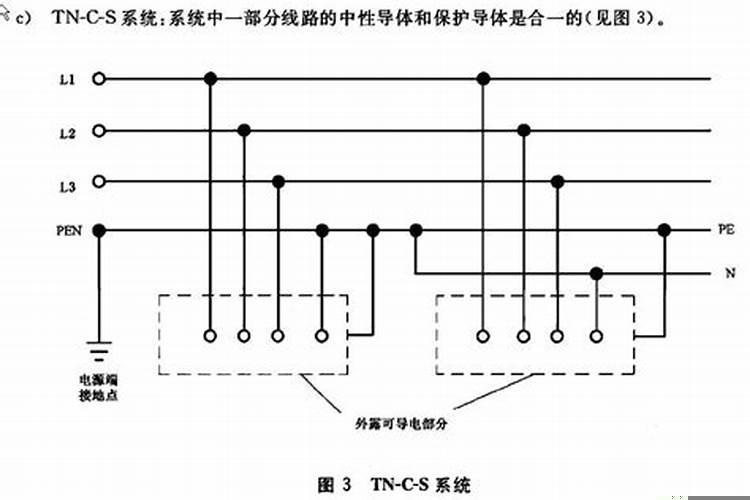

2. TN-C-S：变压器引出为TN-C方式，在某级配电系统开始将PE与N从PEN中区分开（二者此后不得再见面握手），也就是该分歧点之前为TN-C型式，此后类似TN-S（不是真正的TN-S）。对于要求不严格的民用建筑可以选用，如变压器及一级配电用TN-C，在建筑电源进线总箱处将PE从PEN中分离，建筑二级配电仍为5线制。
无论什么方式，变压器的中性点一般都是接地的（包括外壳），所以对变压器来说，PE、N是连接在一起的。
3. 补充：
对变压器，TT、TN-S中性点接地方式相同，比如用扁钢将变压器外壳接到【总接地装置】上，变压器的N排也与之连接（可以有不同做法），但通过工作电流的N线（到开关柜）和五线制的PE必须按照设计要求，一般仍是铜排、母线。
4. TN-S系统中，PE、N是共同接到变压器（已经接地的）N端的。
请采纳。
